概要
ガスチャージすることで延命したダイキンのルームエアコンF28FTNSが、E7エラー（室外機のファンの異常）で停止するようになった。室外機を見ると、本当にファンが回っていなかった。手でファンを回すと何か引っかかったような感触がするので、モーターのベアリング交換が必要と思ったが、分解掃除だけでも停止することがなくなった。
※DIYでモーターを分解掃除することをお勧めしているわけではございません。
 |
| 何も絡まっていないが、ファンが回っていない。 |
手順
１．原因の絞り込み
リモコンで「運転」にしてじっと待っても温風が出てこない。室外機のコンプレッサは、少しの間は頑張ろうと回っているようだが、すぐに止まる。リモコンの取消ボタン長押しでのエラーチェックをすると、E7（室外機のファンの異常）で”ピー”と鳴った。以前、室外機の基板を３万円も出して交換してもらった経緯もあり、エラーの原因が基板であれば「買い替え決定」にすると心に決めてから原因を調べてみた。
 |
| ファンをつつくと思い出したように回り始めるが、しばらくするとE7エラーで停止する。 |
ファンをつつくと「あっ！ボーっとしてました。」とばかりに、慌てて回り始めた。ボーっとせずに、最初から回ることもあるが、コンプレッサが動き始め、「さあ暖房するぞ」という段階になったころ、突然”プシュー”って室外機全体が止まる。ファンモーターが回っていても、E7エラーになる。
基板も怪しいが、モーターの回りが悪いのは明白なので、モーターの交換について調べてみたが、意外に高い部品みたい。とりあえず分解してみる。
２．室外機のモーターを外す
ファン（逆ネジではなかった）を外すと、後はプラスドライバ１本でモーターが外せる。後から気づいたが、先にモーターが付いているフレームを外すと（一番下のネジ１本で外れた）、配線が引っかけてある爪が浮かせやすく、簡単に外せる。 |
| 先にフレームを外すと、裏のケーブルが外しやすい。 |
３．モーターを分解掃除する
パッと見、ばらせそうもないような感じがしたが、マイナスドライバ１本で簡単に分解できた。ブラシレスのモーターなので、フタを開けるとスッと軸が外せた。 |
| これが型番。開けられそうなネジ１本もない。 |
 |
| フタの隙間をマイナスドライバで少しずつ広げると．． |
 |
| 割とあっさり分解できる。 |
 |
| 5-56を吹き付け、異物？を除去した。 |
古いグリースも一緒に除去されてしまったので、新しいグリース（ペースト）が必要だが、無かったのでKUREのグリースメイト（スプレー）を多めに吹き付けた。
４．元に戻して試運転
すいすい回るようになった軸を元の場所に戻し、フタを軽くハンマーで叩いてモーターを組みなおす。室外機の中に戻し、ファンも取り付けて試運転する。見ていると「本当はこんなに高速にファンが回るんだ」と思うほど、モーターの調子が良くなったのがわかる。もちろん、E7エラーは発生せずに、リモコンで停止するまで暖房が行われるようになった。
 |
| ちょっと小汚いが、もうしばらく活用することになった。 |
参考）ベアリングを交換するときのために
今回は交換が必要なほどにはベアリングが痛んでおらず、錆だか鉄片だか異物を除去しただけでモーターの調子は戻ったが、交換が必要になるのは時間の問題みたい。ベアリングそのものはとても安いので、今後のために。
 |

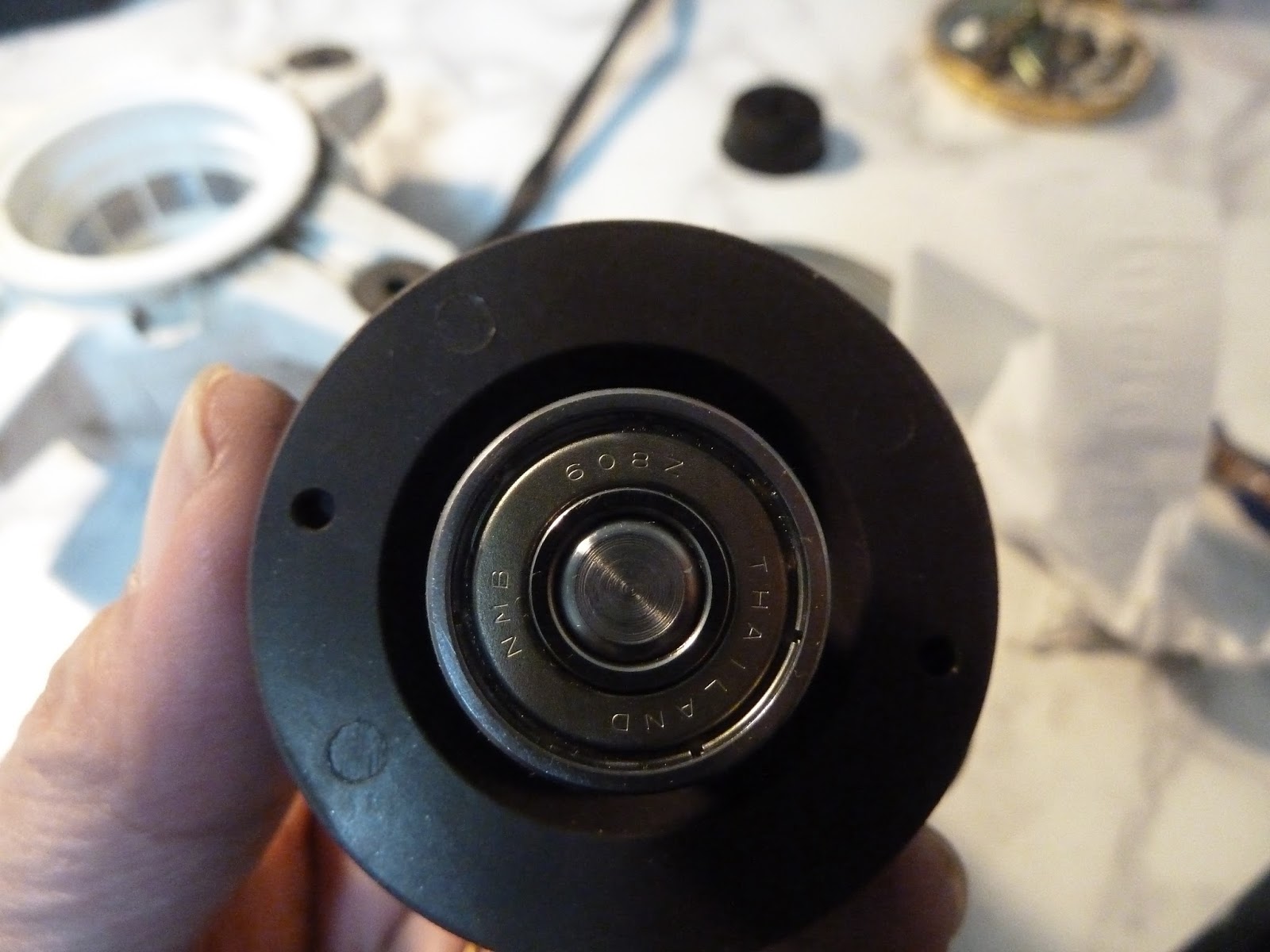

| 608Zで探せばすぐにヒットする。直径22mm、ZZではなくZ。 |
ベアリングプーラーかギアプーラーを使わないと、簡単にはベアリングが外れない。マイナスドライバでこじっていると、軸にある永久磁石が少し欠けてしまったので、すぐに諦めた。
 |
| プーラーを買うときは、約75mmの深さでも引っかけられるものを選ぶ。 |
 |
| プーラーを買うときは、この隙間にツメが入るものを選ぶ。 |
プーラーも選ぶとそこそこのお値段なので、必要な時が来たらプーラーのような道具を自作して外すかもしれない。
↓こんな感じの道具
